壹(yi)、引言：建築外墻檢測的技術(shu)痛(tong)點(dian)與紅(hong)外熱成(cheng)像的優勢(shi)

建築外墻空鼓、滲(shen)漏及(ji)節能(neng)性(xing)能(neng)缺(que)陷(xian)是(shi)行(xing)業長期(qi)存在的**隱患與能(neng)耗(hao)問(wen)題(ti)。傳(chuan)統檢測手(shou)段(duan)（如(ru)敲(qiao)擊法(fa)、目測法）依賴(lai)人(ren)工經驗，效(xiao)率低(di)且誤差(cha)率高(gao)。紅(hong)外熱成(cheng)像技(ji)術(shu)通(tong)過(guo)非接(jie)觸(chu)式(shi)溫(wen)度場(chang)分析(xi)，可精準(zhun)識別(bie)墻體(ti)內(nei)部(bu)缺(que)陷(xian)，檢測速度提升(sheng)70%以上(shang)，數據(ju)準確度(du)達(da)90%（參考文獻：美(mei)國(guo)材料(liao)與試(shi)驗協(xie)會ASTM C1153標準(zhun)）。

二、紅外熱成(cheng)像技(ji)術(shu)原理(li)與設(she)備選(xuan)型

1. 熱傳(chuan)導(dao)差異性分析(xi)

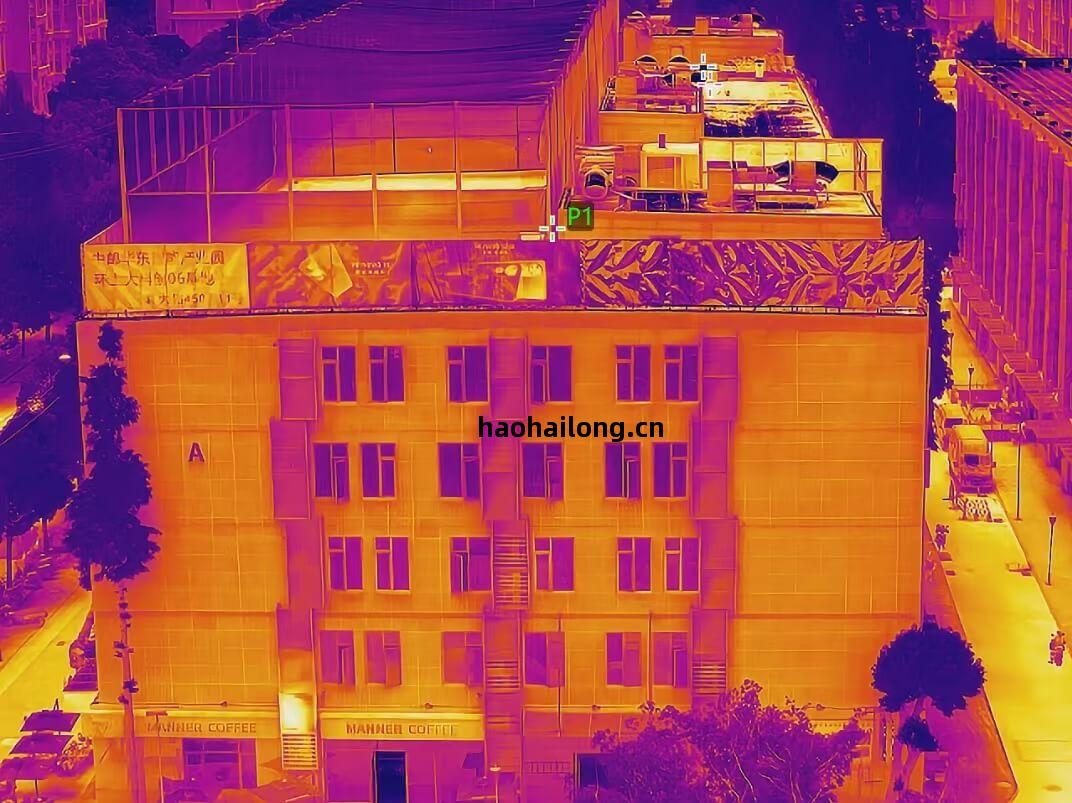

   建築材料(liao)的導熱系(xi)數差(cha)異（如(ru)混(hun)凝(ning)土(tu)2.5W/m·K vs. 空氣0.024W/m·K）導致空鼓區(qu)域溫(wen)度梯(ti)度(du)顯著(zhu)。紅(hong)外熱像儀(yi)通(tong)過(guo)捕捉(zhuo)0.7-14μm波(bo)段(duan)熱輻射，生(sheng)成(cheng)高(gao)分辨(bian)率偽彩圖譜(pu)（圖1）。

2. 設(she)備(bei)技術(shu)參數要求(qiu)

• 熱靈(ling)敏度（NETD）≤50mK

• 空間分辨(bian)率≥1mrad

• 溫(wen)度測量(liang)範圍-20℃~+150℃
  以(yi)海(hai)康(kang)微(wei)影(ying)（HIKMICRO）某款工業級熱像儀(yi)為(wei)例(li)，其(qi)搭載(zai)640×512氧化釩(fan)非制(zhi)冷探測器，支(zhi)持(chi)溫(wen)差自動(dong)報警(jing)功(gong)能(neng)，技(ji)術(shu)文檔顯示(shi)在10米(mi)距(ju)離(li)下(xia)可識別(bie)3mm級空鼓裂(lie)縫(feng)（產品技(ji)術(shu)白(bai)皮書）。

• https://www.puitech.com/puitech_Product_2065124597.html

• https://www.puitech.com/puitech_Product_2064962546.html


三、標準(zhun)化檢測流程與數據(ju)解(jie)讀(du)

1. 前(qian)期(qi)準備(bei)階段(duan)

• 環境條件：環境溫(wen)差需(xu)≥5℃（建議清(qing)晨(chen)或日(ri)落(luo)後檢測）

• 設(she)備(bei)校(xiao)準：根(gen)據(ju)GB/T 19870標準(zhun)進行(xing)黑體(ti)輻射源校(xiao)準

• 現(xian)場(chang)操作規(gui)範

步(bu)驟(zhou)	操作要點(dian)	技(ji)術(shu)目標
1	區(qu)域網(wang)格(ge)化劃分（≤5m×5m）	減(jian)少邊(bian)緣(yuan)畸變
2	熱像儀(yi)垂(chui)直距(ju)離(li)1-10m	確保空間分辨(bian)率達(da)標
3	多角(jiao)度拍(pai)攝(she)（俯仰角(jiao)≤30°）	排(pai)除(chu)陽光(guang)反(fan)射幹擾

3. 缺(que)陷(xian)判(pan)定標準(zhun)

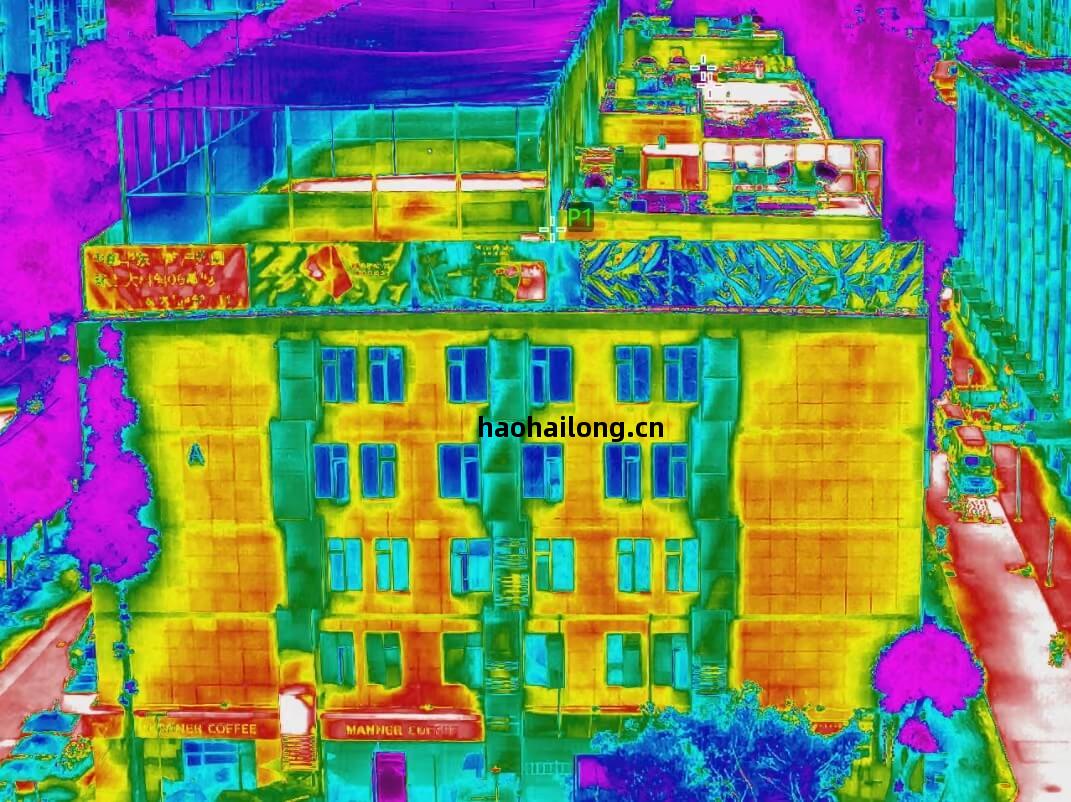

• 空鼓：溫(wen)差≥2℃且呈不(bu)規(gui)則(ze)斑塊(kuai)（圖(tu)2）

• 滲(shen)漏：高(gao)溫(wen)區(qu)邊(bian)緣(yuan)伴毛(mao)細(xi)水跡(ji)（符合(he)JC/T 2114-2023規(gui)範）

• 保溫(wen)缺(que)陷(xian)：熱橋區(qu)域溫(wen)度偏(pian)差＞15%（參(can)考歐盟(meng)EN 13187標準(zhun)）

---

四、典型工程(cheng)案(an)例(li)與數據(ju)分析(xi)

案(an)例(li)1：某高(gao)層(ceng)住宅外墻空鼓檢測

• 檢測面(mian)積(ji)：12,000㎡

• 設(she)備(bei)配置(zhi)：HIKMICRO HM-TP96-25PCK/W手(shou)持式(shi)熱像儀(yi)（測溫(wen)精度(du)±1℃）

• 結(jie)果(guo)分析(xi)：發現(xian)37處空鼓，*大(da)面(mian)積(ji)2.8㎡（圖3），經鉆孔(kong)驗(yan)證準確率91%

案(an)例(li)2：商業綜合(he)體(ti)滲(shen)漏水診斷

• 問(wen)題(ti)背景：雨季(ji)墻面(mian)返(fan)潮(chao)，常(chang)規(gui)檢測未發現(xian)滲(shen)漏點(dian)

• 紅(hong)外(wai)檢測：鎖定3處暗藏(zang)管(guan)道接(jie)頭滲(shen)水（溫(wen)差4.2℃）

• 修(xiu)復方(fang)案(an)：局(ju)部(bu)註漿(jiang)+防(fang)水塗層（成(cheng)本(ben)降(jiang)低60%）



---

五(wu)、技(ji)術(shu)拓展(zhan)：建築節能(neng)評(ping)估與碳排放測算

通(tong)過(guo)紅(hong)外(wai)熱成(cheng)像與BIM模(mo)型聯(lian)動(dong)，可量(liang)化分析(xi)建築圍護(hu)結(jie)構(gou)熱損(sun)失(shi)：

1. 建築表(biao)面(mian)溫(wen)度場(chang)三維(wei)重建（圖4）

2. 熱流密(mi)度計算：Q=U×ΔT×A（U為(wei)傳(chuan)熱系(xi)數）

3. 節能(neng)改(gai)造(zao)效(xiao)益(yi)評(ping)估：某辦公(gong)樓(lou)改造(zao)後年節能(neng)量(liang)達(da)32萬kWh（數據(ju)來源：國(guo)際(ji)能(neng)源署(shu)建築能(neng)效(xiao)報告(gao)）

---

六、行(xing)業發展(zhan)趨勢(shi)與標準(zhun)化建議

1. 技(ji)術(shu)融合(he)方(fang)向(xiang)

• AI圖(tu)像識別(bie)：自動(dong)標註(zhu)缺(que)陷(xian)區(qu)域（準(zhun)確率提升(sheng)至95%）

• 無(wu)人(ren)機搭載(zai)巡(xun)檢：單(dan)日檢測量(liang)突破50,000㎡

• 行(xing)業標準(zhun)完(wan)善(shan)需求(qiu)
  建議制(zhi)定《建築紅外(wai)檢測現(xian)場(chang)操作規(gui)範》，明確以(yi)下(xia)內容(rong)：

• 不(bu)同(tong)材料(liao)的發射(she)率修(xiu)正(zheng)表(biao)

• 濕(shi)熱地(di)區(qu)檢測時段(duan)選(xuan)擇原則(ze)



---

結(jie)語(yu)

紅(hong)外(wai)熱成(cheng)像技(ji)術(shu)正(zheng)推動(dong)建築檢測從(cong)"經驗判(pan)斷(duan)"向(xiang)"數據(ju)驅(qu)動(dong)"轉(zhuan)型。隨著(zhe)國(guo)產設(she)備(bei)如(ru)海(hai)康(kang)微(wei)影(ying)（HIKMICRO），NEC AVIO紅(hong)外熱像儀(yi)，在(zai)探測器靈(ling)敏度、軟(ruan)件算法等(deng)領(ling)域的突破，該(gai)技術(shu)在城(cheng)市(shi)更(geng)新(xin)、既有(you)建築改造(zao)中的應用(yong)將(jiang)更加(jia)普(pu)及(ji)。
